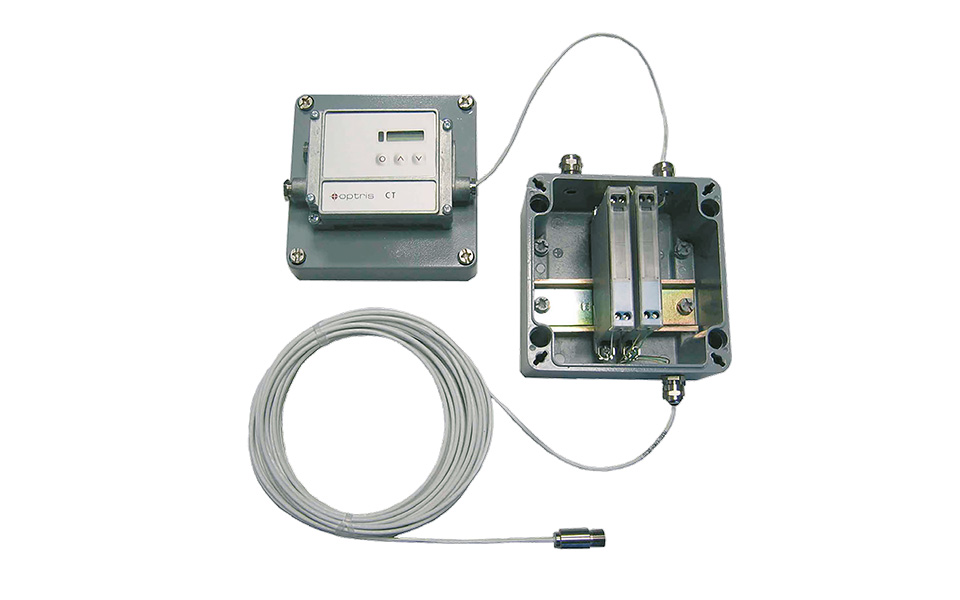

CT LT/CTEXLT - 在線式測溫儀

    optris CT LT型高溫測溫儀配備了當今世界上極小紅外傳感器之一,光學分辨率高達22:1。另外,由于可選擇的模擬輸出以及電子盒中的幾個數字接口,因此具有高可變性。

    概述

    optris  CT LT型高溫測溫儀專為測量非金屬表面而設計。
    由于紅外測溫儀在無須冷卻的情況下可耐180°C,因此非常適合于例如在約120℃的溫度下監測在汽車內部的層壓過程中表面溫度。

    應用領域

    在塑料工業中,高溫測溫儀非常適合于調節薄塑料熱成型過程中的溫度,監測定義的測點。

    產品優勢


    optris CT LT 和 CTex LT型高溫測溫儀

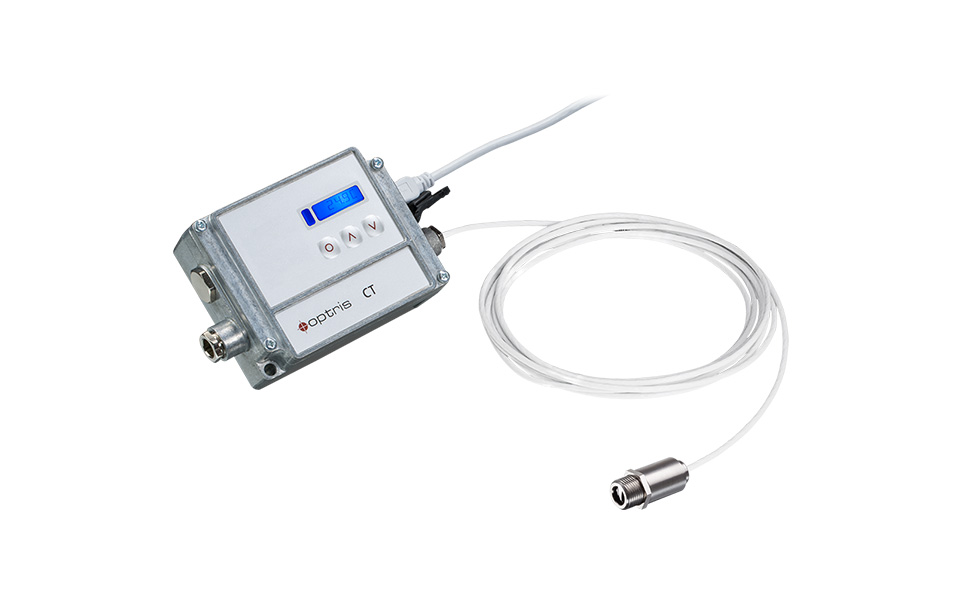

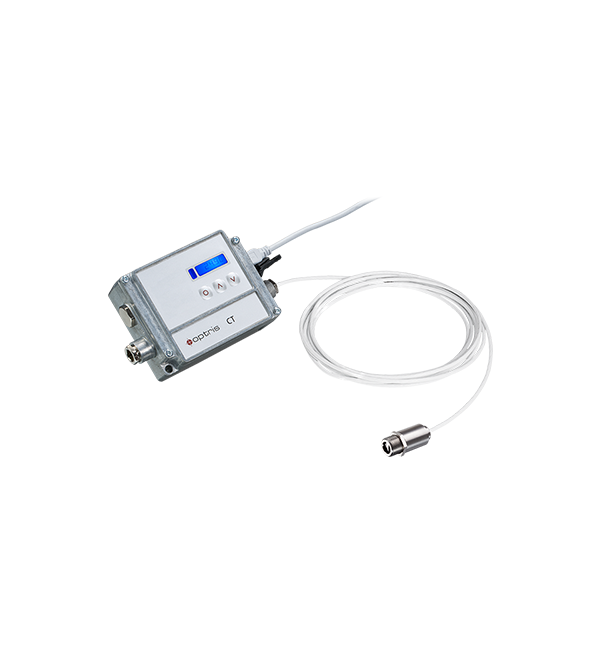

    微型紅外傳感頭,具有22:1光學分辨率,特別適合需要節省空間的工業環境安裝。不銹鋼傳感頭以及聚四氟乙烯電纜可以用于高達180℃的環境溫度。分離式電子變送盒,通過按鍵和帶有背光LCD顯示的智能操作面板,可以方便的設置和調節參數。完善的模擬輸出,多種數據接口模塊可選。通過RS485可將32個傳感頭組網。組件式聚焦透鏡,靈活配置。


    產品包含

    微型紅外測溫傳感頭,帶顯示窗口的電器盒,1米耐高溫連接電纜(3米,8米或15米電纜可選),操作手冊

    技術規格

    測量參數

    • 溫度量程(通過軟件測量)

      -50°C ~ 975°C (LT22)
      -50°C ~ 600°C (LT15)
      -50°C ~ 600°C (LT02)

    • 光譜范圍

      8 ~ 14 μm

    • 光學分辨率(90%能量)

      22:1 (玻璃光學)
      15:1 (玻璃光學)
      2:1 (帶平板前窗)

    • CF透鏡(可選)

      0.6 mm @ 10 mm (LT22)
      0.8 mm @ 10 mm (LT15)
      2.5 mm @ 23 mm (LT02)

    • 系統精度1)2)(環溫= 23 ± 5°C)

      ± 1% 或 ± 1°C

    • 重復精度1)2) (環溫= 23 ± 5°C)

      ± 0.5% 或 ± 0.5°C

    • 溫度分辨率

      0.1°C

    • 噪聲等效溫差2)3)

      0.05 K (LT22/LT15)
      0.1 K (LT02)

    • 響應時間(95%)

      150 ms

    • 發射率/增益(通過設置鍵或軟件調節)

      0.100 ~ 1.100

    • 透射率/增益(通過設置鍵或軟件調節)

      0.100 ~ 1.100

    • 信號處理(通過軟件可調參數)

      峰值保持、谷值保持、平均值,延長保持閾值和滯后功能


    • 1) 取較大值


    • 2) 物體溫度 > 0°C,? = 1


    • 3) 時間常數為200 ms,物體溫度為25°C

    基本參數

    • 環境等級

      IP65(NEMA-4)

    • 環境溫度

      探頭: -20°C ~ 180°C (LT02時130°C)
      電子盒: 0°C ~ 85°C

    • 存儲溫度

      探頭: -40°C ~ 180°C(LT02時130°C)
      電子盒: -20°C ~ 85°C

    • 相對濕度

      10~95%,不結露

    • 震動

      IEC 60068-2-6 (正弦波形)
      IEC 60068-2-64(寬頻噪音)

    • 沖擊

      IEC 60068-2-27 (25G和50G)

    • 重量

      探頭:40 g
      電子盒:420 g

    電氣參數

    • 模擬輸出

      通道1: 0 / 4-20mA,0-5/10V,熱電偶J、K
      通道2: 探頭溫度(0 - 5 V 或 0 - 10 V對應-20 - 180°C ), 報警輸出

    • 報警輸出

      24 V/50 mA(常開)

    • 可選

      繼電器: 2 x 60 V DC/42 V 交流; 0.4 A;光學隔離

    • 數字輸出(可選)

      USB、RS232、RS485(可選)、Modbus RTU (串行通信協議)、Profibus DP(現場總線多功能從站設計)、以太網

    • 輸出阻抗

      mA Max 500 Ω (直流 8-36 V)
      mV Max 100 kΩ (純阻抗負載)
      熱電偶20 Ω

    • 信號輸入

      可編程功能輸入,用于外部發射率設置/環境溫度補償,觸發(保持功能復位)

    • 電纜長度

      1m(標準)、3m、8 m、15 m

    • 電源

      直流8-36 V

    • 電流消耗

      Max 100 mA
